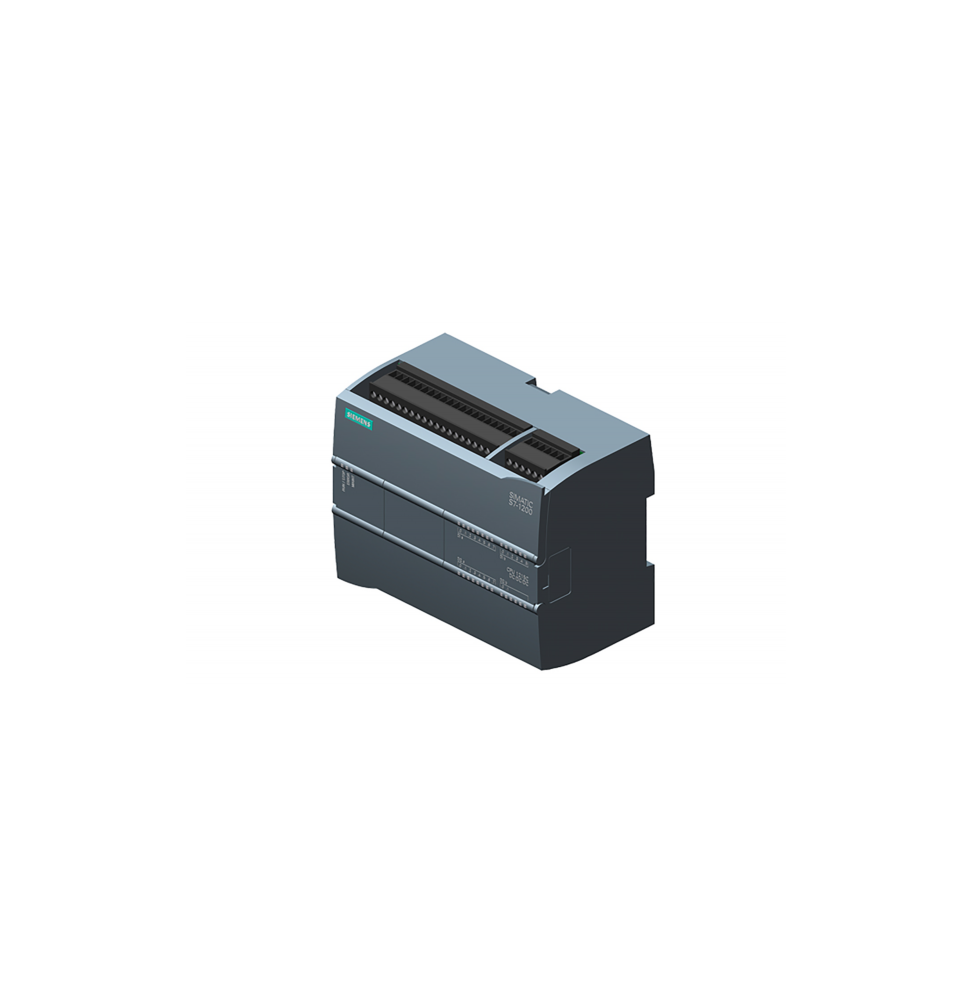

Sterownik 6ES7215-1AG40-0XB0 S7-1200 CPU 1215C DC-DC-DC

Sterownik SIMATIC S7-1200 CPU 1215C (6ES7215-1AG40-0XB0) – dane techniczne i opis

Ogólne informacje

• Producent: Siemens

• Seria: SIMATIC S7-1200

• Typ: CPU 1215C (kompaktowy sterownik PLC)

• Numer modelu: 6ES7215-1AG40-0XB0

• Przeznaczenie: Automatyzacja przemysłowa, kontrola procesów, systemy maszyn.

Specyfikacja techniczna

CPU

• Procesor: 32-bitowy, 0.15 ms/1000 instrukcji (typowe).

• Pamięć:

  • Programowa: 150 KB (do przechowywania kodu użytkownika).

  • Danych: 1 MB (do przechowywania zmiennych i danych).

  • Karta pamięci: Obsługa kart MicroSD (do aktualizacji firmware lub kopii zapasowych).

Zintegrowane wejścia/wyjścia

• Wejścia cyfrowe (DI):

  • 14 × 24 V DC (szybkie wejścia do 30 kHz).

  • Filtracja szumów: Konfigurowalna (0,2–12,8 ms).

• Wyjścia cyfrowe (DO):

  • 10 × przekaźnikowe (NO/NC):

    • Obciążalność: 2 A na punkt (rezystancyjne).

    • Napięcie: 230 V AC / 30 V DC.

Analogowe wejścia/wyjścia

• Wejścia analogowe (AI):

  • 2 × 0–10 V (rozdzielczość 12 bitów).

• Wyjścia analogowe (AQ):

  • 2 × 0–20 mA (rozdzielczość 12 bitów).

Komunikacja

• Interfejsy:

  • PROFINET: 2 porty (z funkcją switcha) dla:

    • Programowania (TIA Portal).

    • Łączności z HMI, innymi sterownikami lub urządzeniami fieldbus.

  • Obsługa protokołów: TCP/IP, Modbus TCP, OPC UA.

• Moduły komunikacyjne (opcjonalne):

  • RS485/RS232 (np. CM 1241).

  • Obsługa Modbus RTU, USS.

Rozbudowa

• Moduły sygnałowe (SM): Do 8 modułów (np. dodatkowe DI/DO/AI/AQ).

• Płyty sygnałowe (SB): 1 slot (np. dodatkowe wejścia/wyjścia na obudowie CPU).

Zasilanie

• Napięcie zasilania: 24 V DC (zakres: 20,4–28,8 V DC).

• Pobór mocy: ~10 W (typowy).

Funkcje specjalne

• Liczniki szybkie (HSC): Do 6 liczników (do 1 MHz).

• Generowanie PWM: 4 wyjścia (do 100 kHz).

• Sterowanie ruchem: Obsługa do 4 osi (z modułami Technology).

• Regulacja PID: Zintegrowane narzędzia w TIA Portal.

Środowisko pracy

• Temperatura: 0–60°C (praca), -40–70°C (przechowywanie).

• Wilgotność: 95% (bez kondensacji).

• Certyfikaty: CE, UL, cULus, EAC.

Mechaniczne

• Wymiary: 130 mm × 100 mm × 75 mm (W × H × G).

• Montaż: Na szynie DIN (35 mm).

• Waga: ~500 g.

Kluczowe cechy

1. Elastyczność: Obsługa modułów rozszerzających i komunikacyjnych.

2. PROFINET: Łatwa integracja z sieciami przemysłowymi.

3. Wbudowane analogowe I/O: Uproszczenie instalacji w aplikacjach z pomiarami.

4. Przekaźnikowe wyjścia: Uniwersalność w sterowaniu obciążeniami AC/DC.

5. TIA Portal: Programowanie w językach LAD, FBD, SCL, GRAPH.

Typowe zastosowania

• Linie produkcyjne.

• Systemy HVAC.

• Sterowanie maszynami (np. prasy, podajniki).

• Automatyka budynkowa.

Uwaga: Dokładne parametry zależą od konfiguracji i wersji firmware. Zalecana weryfikacja w dokumentacji Siemens.
