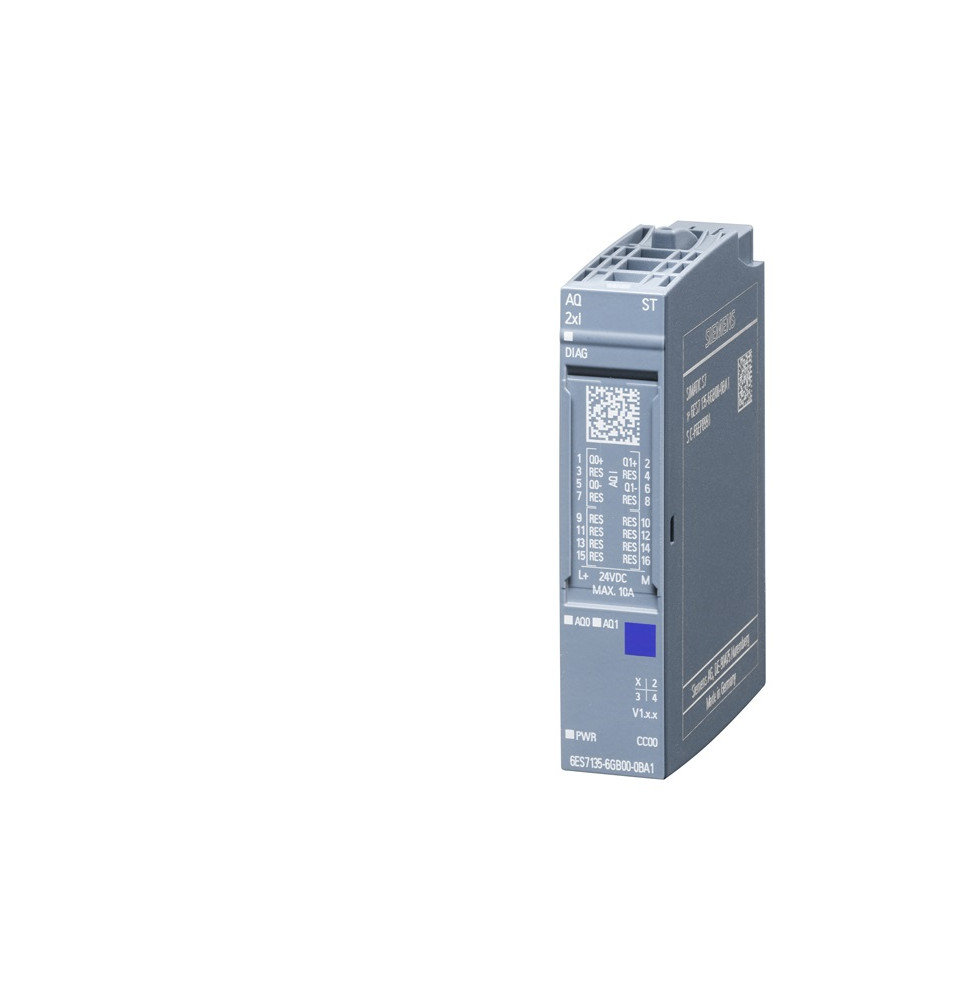

Moduł 6ES7135-6GB00-0BA1

Moduł Siemens SIMATIC ET 200SP AQ 2xI ST o numerze katalogowym 6ES7135-6GB00-0BA1 jest analogowym modułem wyjściowym z serii SIMATIC ET 200SP. Poniżej przedstawiam jego opis techniczny i dane:

Opis:

• Typ modułu: Analogowy moduł wyjściowy (AQ - Analog Output)
• Seria: SIMATIC ET 200SP
• Wersja: Standard (ST)
• Liczba kanałów wyjściowych: 2
• Typ wyjść: Prądowe (I)
• Rozdzielczość: 16 bitów
• Nadaje się do jednostek bazowych (BU): Typ A0 i A1
• Kod koloru: CC00
• Diagnostyka modułu: Wbudowana
• Opakowanie: 1 sztuka

Dane Techniczne:

• Napięcie zasilania: 24 V DC (dopuszczalny zakres 19.2 V do 28.8 V)
• Pobór prądu: 110 mA (z 24 V DC)
• Wyjścia analogowe:
  • Typ wyjścia: Prądowe
  • Zakres wyjściowy: 0 mA do 20 mA lub 4 mA do 20 mA (konfigurowalne)
  • Rezystancja obciążenia:
    • Dla 0 mA do 20 mA: ≤ 500 Ω
    • Dla 4 mA do 20 mA: ≤ 500 Ω
  • Dokładność: ±0.1% w odniesieniu do zakresu końcowego
• Diagnostyka:
  • Diagnoza zwarcia do masy
  • Diagnoza przerwy w obwodzie
  • Diagnoza przekroczenia zakresu
• Połączenie: 2-przewodowe
• Wymiary (szerokość x wysokość x głębokość): 15 mm x 73 mm x 58 mm
• Waga: Około 39 g
• Temperatura pracy: 0 °C do 60 °C
• Stopień ochrony: IP20
• Montaż: Na standardowej szynie DIN ET 200SP

Zastosowanie:

Moduł 6ES7135-6GB00-0BA1 służy do generowania sygnałów analogowych prądowych w systemach automatyki SIMATIC ET 200SP. Może być wykorzystywany do sterowania różnymi urządzeniami wykonawczymi, takimi jak zawory proporcjonalne, napędy, przetworniki itp., które wymagają sterowania sygnałem prądowym w zakresie 0-20 mA lub 4-20 mA.

Dodatkowe Informacje:

• Moduł wymaga odpowiedniej jednostki bazowej (BaseUnit - BU) z serii ET 200SP do podłączenia do systemu. Kompatybilne są jednostki typu A0 i A1.
• Kod koloru CC00 odnosi się do przyporządkowania zacisków na jednostce bazowej.
• Wbudowana diagnostyka umożliwia monitorowanie stanu modułu i szybkie wykrywanie ewentualnych problemów.

Aby uzyskać bardziej szczegółowe informacje, takie jak schematy połączeń, charakterystyki, czy instrukcje konfiguracji, zalecam zapoznanie się z oficjalną dokumentacją firmy Siemens dla modułu 6ES7135-6GB00-0BA1 oraz serii SIMATIC ET 200SP. Można ją znaleźć na stronie internetowej Siemens Industry Mall.
