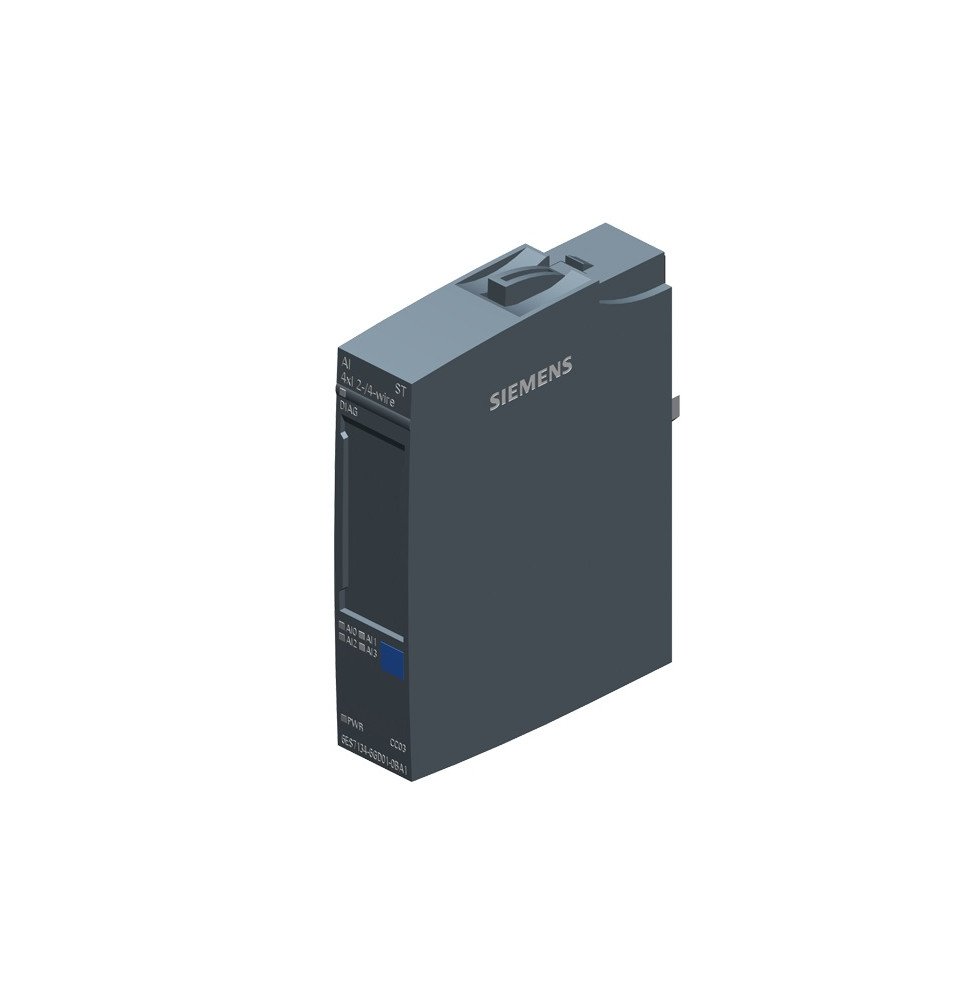

Moduł 6ES7134-6GD01-0BA1

Specyfikacja techniczna modułu Siemens 6ES7134-6GD01-0BA1:

Ogólne informacje:

• Numer katalogowy: 6ES7134-6GD01-0BA1
• Opis produktu: SIMATIC ET 200SP, Moduł wejść analogowych, AI 4xI 2-/4-przewodowy Standard (ST)
• Rodzina produktowa: SIMATIC ET 200SP
• Typ modułu: Moduł wejść analogowych prądowych

Dane techniczne:

• Liczba wejść analogowych: 4
• Typ wejścia: Prądowe, konfigurowalne dla przetworników 2-przewodowych lub 4-przewodowych
• Konfigurowalne wejścia analogowe: Tak
• Napięcie zasilania: DC 24 V (dopuszczalny zakres 19.2 V do 28.8 V DC)
• Pobór prądu (z magistrali backplane): ok. 37 mA (bez zasilania czujników)
• Zakresy pomiarowe (konfigurowalne):
  • 0 do 20 mA
  • 4 do 20 mA
  • +/- 20 mA
• Rozdzielczość:
  • 15 bitów (dla zakresów 0-20 mA i 4-20 mA)
  • 16 bitów w tym bit znaku (dla zakresu +/- 20 mA)
• Dokładność (względem wartości końca zakresu): +/- 0,3 %
• Diagnostyka modułu: Tak (np. brak napięcia zasilania)
• Diagnostyka kanału: Tak (konfigurowalna, np. przerwa w obwodzie dla 4-20mA)
• Izolacja galwaniczna: Między kanałami a magistralą backplane; izolacja od napięcia L+ tylko dla trybu 4-przewodowego.
• Wspólne napięcie trybu (Common mode voltage): Maks. 10 V
• Kompatybilne jednostki bazowe (BaseUnits): Typ A0, A1
• Kod kolorystyczny dla zacisków (Color Code): CC03
• Montaż: Możliwy montaż na szynie DIN (wymaga BaseUnit)
• Stopień ochrony: IP20
• Wymiary (Szer. x Wys. x Głęb.): 15 mm x 73 mm x 58 mm
• Masa netto: ok. 39 g
• Temperatura otoczenia podczas pracy: Zazwyczaj od -30 °C do +60 °C (dla montażu poziomego), do +50 °C (dla montażu pionowego) - dokładne wartości zależą od warunków montażu.

Dodatkowe informacje:

• Moduł posiada funkcje diagnostyczne.
• Wymaga odpowiedniej jednostki bazowej (BaseUnit) typu A0 lub A1 do montażu i podłączenia.

Powyższe dane stanowią podsumowanie kluczowych parametrów technicznych. Aby uzyskać pełne i szczegółowe informacje, zaleca się zapoznanie z oficjalną dokumentacją techniczną (datasheet) lub podręcznikiem urządzenia dostępnym na stronie wsparcia technicznego Siemens Industry Online Support.
